密封氣囊針對不同電纜管孔的防水密封處理方式
2025-03-22
關鍵詞：密封氣囊、電纜管孔、防水、封堵、密封
常見的電纜管孔主要包括空置電纜管孔、單根電纜管孔、多根電纜管孔、偏心電纜管孔、帶水電纜管孔、破損電纜管孔等情況，針對現場實際施工操作難易度分析，采用密封氣囊做防水封堵的不同處理方式，具體見下：

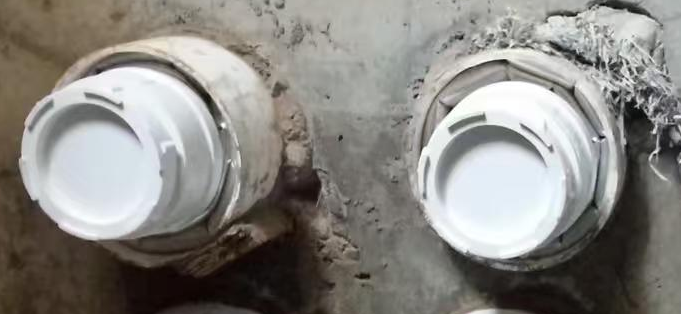

1、空置電纜管孔防水封堵
空置電纜管孔即備用電纜管孔，針對空置電纜管孔的大小不同，處理方式分為：針對φ50-110mm范圍的電纜管孔，只要用一個對應規格的密封氣囊進行封堵；針對φ110-200mm范圍的電纜管孔封堵，需要在密封氣囊的基礎上加一個假電纜進行封堵。假電纜的作用是對封堵結構的穩定性做支撐。
2、單根電纜管孔防水封堵
單根電纜管孔即只有一根電纜的管孔。單根電纜管孔的防水封堵，只要用一個對應規格的密封氣囊進行封堵。

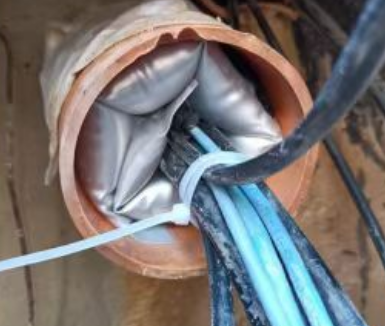

3、多根電纜管孔防水封堵
多根電纜管孔是指有兩根或更多數量的電纜管孔。多根電纜管孔的防水封堵，需要先對多根電纜同一段部位的夾縫的進行填充密封，再把全部電纜用塑料扎帶緊固，最后再用密封氣囊進行封堵。

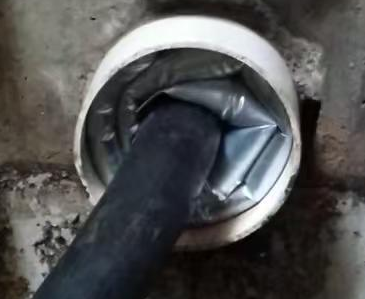

4、偏心電纜管孔的封堵
偏心電纜管孔是指電纜不是居中位置，而是偏向一側的管道內壁。偏心電纜管孔在做封堵之前，需要先將電纜調整到相對居中的位置。當遇到粗大電纜人力無法調整移動的，可以使用撬棍或葫蘆吊設備進行輔助。電纜位置調整到相對居中后，再安裝密封氣囊。注意：為避免電纜位置復位擠壓密封氣囊，需要用到20-30mm厚度的小木塊進行墊襯支撐。
5、帶水的電纜管孔封堵
帶水的電纜管孔是指被水淹或有流水、滲水的管孔。積水淹沒電纜管孔的，需要先抽水，露出電纜管孔后再用密封氣囊封堵；有流水的管孔，也可以用密封氣囊封堵，只要控制好在安裝過程中密封氣囊不被流水沖走，遇到水量水壓較大的，可以重疊安裝兩個密封氣囊（即增加管道壁的摩擦阻力）�？紤]到電纜管道所處泥土層中間部位的接頭或破裂部位滲水，最好是電纜管道前后兩端進出口都做封堵。
6、破損電纜管孔防水封堵
電纜管孔破損的情況比較常見，多是由于管道材質不達標又或是電纜穿管時暴力拖拽摩擦造成。電纜管口處輕微開裂或破孫的，需要先對開裂或破損部位進行修補，又或是直接將密封氣囊安裝位置向內延伸（但不超過200mm），避開開裂或破損位置。
7、超大電纜管孔防水封堵
這里所指的超大電纜管孔是指φ250mm規格或更大的電纜管孔。這種規格的管孔的規格，超出了密封氣囊現有最大規格的使用范圍。所以需要先用變徑橡膠圈將封堵空隙縮小到50mm范圍內，再用密封氣囊進行封堵。
8、極端規格電纜管孔防水封堵
這里所說的極端電纜管孔是指電纜規格與管道規格嚴重不匹配（即沒有遵循電纜套管直徑規格為電纜直徑規格的1.5倍原則），具體體現為：一是電纜細小而管孔空隙太大；二是電纜太大而空隙狹小。針對電纜小空隙大的管孔，可用加假電纜的方式變相增大電纜直徑；針對電纜大空隙小的管孔，只要環形空隙寬度不低于20mm，就可以使用密封氣囊進行封堵，若低于這個數值，密封氣囊無法塞入管孔內。
工程案例
金佰利（天津）護理用品有限公司機房電纜管孔防水封堵
長沙湘江歡樂海洋電纜井內電纜管孔防水封堵
